- 編號：89061368
- 頻率：156.250MHz
- 尺寸：5.0x3.2mm
IDT HCMOS晶體振蕩器,XUH536156.250JS4I,無線模塊6G晶振
IDTHCMOS晶體振蕩器,XUH536156.250JS4I,無線模塊6G晶振,XUH736156.250JU4I,小體積晶振，美國進口晶振，IDT艾迪悌晶振XUH系列，編碼為：XUH536156.250JS4I，頻率為：156.250MHz，小體積尺寸5.0x3.2mm，六腳貼片晶振，有...

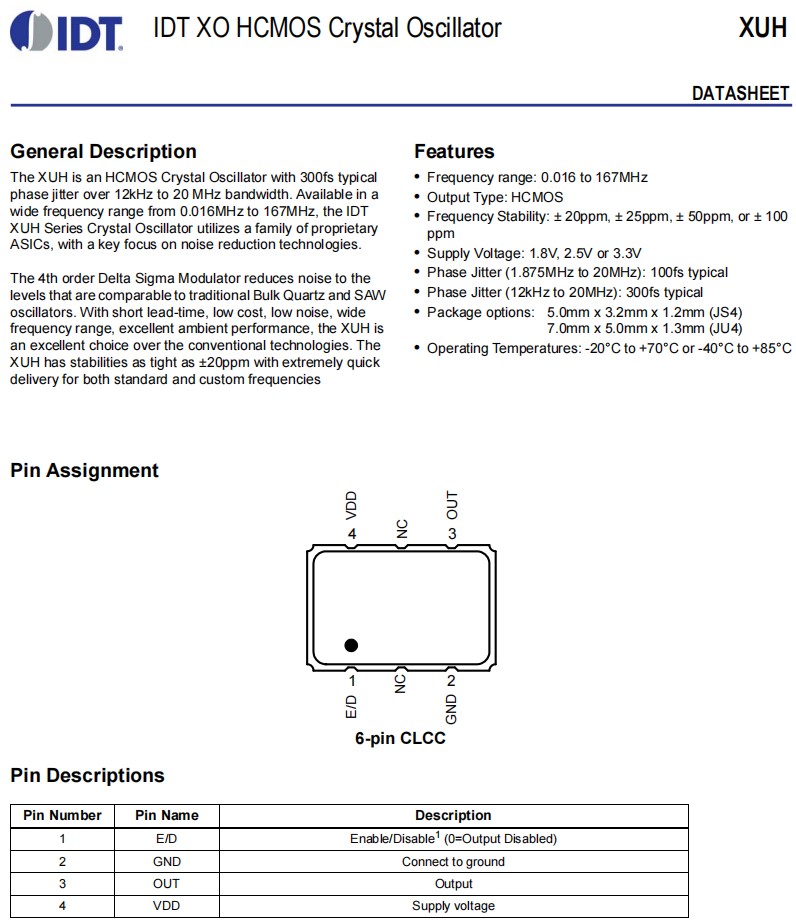

IDT HCMOS晶體振蕩器,XUH536156.250JS4I,無線模塊6G晶振,XUH736156.250JU4I,小體積晶振，美國進口晶振，IDT艾迪悌晶振XUH系列，編碼為：XUH536156.250JS4I，頻率為：156.250MHz，小體積尺寸5.0x3.2mm，六腳貼片晶振，有源晶振，石英晶體振蕩器。XUH是一個HCMOS晶體振蕩器，具有超過12 kHz到20 MHz帶寬的300fs典型相位抖動。IDT XUH系列的頻率從0.016MHz到167MHz的寬范圍，采用了一系列專有的asic，重點關注降噪技術。四階西格瑪調制器將噪聲降低到可與傳統的大塊石英和鋸紋波振蕩器相媲美的水平。XUH石英晶體振蕩器具有較短的前置時間、低成本、低噪聲、較寬的頻率范圍、優異的環境性能，是一種超越傳統技術的優良選擇。XUH的穩定性高達±20ppm，具有非常快的標準和自定義頻率傳輸。應用于：移動通訊設備，無線網絡，藍牙模塊，物聯網，導航儀，汽車電子設備，醫療設備，安防設備，數碼電子等應用。
IDT HCMOS晶體振蕩器,XUH536156.250JS4I,無線模塊6G晶振,XUH736156.250JU4I,小體積晶振，參數表
| Parameter | Symbol | Condition | Min | Typ | Max | Units | ||||||||||||||||||
| Output Frequency Range | FOUTR | 156.25 | MHz | |||||||||||||||||||||
| Frequency Stability | Temperature = -20°C to +70°C | ±20 | ±100 | ppm | ||||||||||||||||||||
| Temperature = -40°C to +85°C | ±25 | ±100 | ppm | |||||||||||||||||||||
| Output Load | 10 | pF | ||||||||||||||||||||||
| Start-up Time | TST |
Output valid time after VDD meets minimum specified level |
10 | ms | ||||||||||||||||||||
| Output Rise Time | 10% to 90% VDD, Standard Frequencies | 5 | ns | |||||||||||||||||||||
| Output Fall Time | 90% to 10% VDD, Standard Frequencies | 5 | ns | |||||||||||||||||||||
| Output Clock Duty Cycle | TDTCY | @ 50% V DD | 40 | 60 | % | |||||||||||||||||||
| Output Enable/ Disable Time | TOE | 100 | ns | |||||||||||||||||||||
| Period Jitter, RMS | J PER | Frequency = 62.5MHz | 7 | psec | ||||||||||||||||||||
| Random Jitter | RJ |
Frequency = 62.5MHz Per MJSQ spec (Methodologies for Jitter and Signal Quality specifications) |
0.9 | psec | ||||||||||||||||||||
| Deterministic Jitter | DJ | 10 | psec | |||||||||||||||||||||
| Total Jitter | TJ | 20 | psec | |||||||||||||||||||||
| Phase Jitter (12kHz – 20MHz) | φJITTER | Frequency = 62.5MHz | 800 | 1200 | fsec | |||||||||||||||||||
|
Phase Noise Performance Frequency = 62.5MHz |
φNOISE | 100Hz of Carrier | -94 | dBc/Hz | ||||||||||||||||||||
| 1kHz of Carrier | -113 | dBc/Hz | ||||||||||||||||||||||
| 10kHz of Carrier | -123 | dBc/Hz | ||||||||||||||||||||||
| 100kHz of Carrier | -128 | dBc/Hz | ||||||||||||||||||||||
| 1MHz of Carrier | -152 | dBc/Hz | ||||||||||||||||||||||
| 10MHz of Carrier | -155 | dBc/Hz | ||||||||||||||||||||||
| Output Frequency (Standards) | F OUT |
10MHz, 12MHz, 12.288MHz, 16MHz, 20MHz, 24MHz, 24.576MHz, 25MHz, 33.333MHz,40MHz, 48MHZ, 50MHz, 62.5MHz (Contact IDT for additional frequencies) |
||||||||||||||||||||||

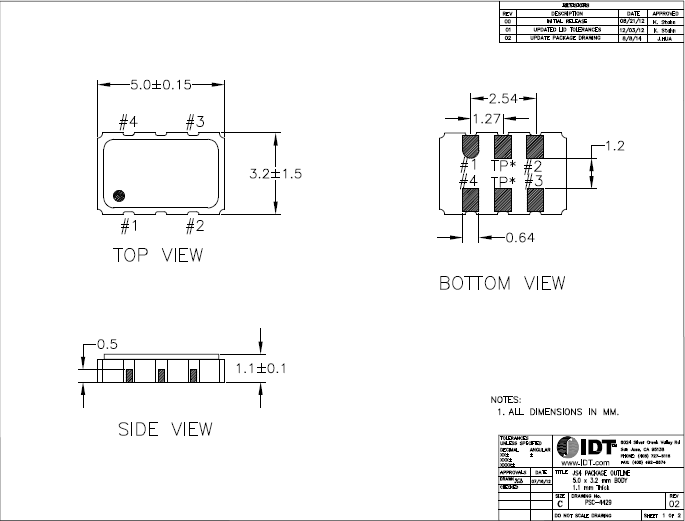

IDT HCMOS晶體振蕩器,XUH536156.250JS4I,無線模塊6G晶振,XUH736156.250JU4I,小體積晶振，尺寸圖
IDT HCMOS晶體振蕩器,XUH536156.250JS4I,無線模塊6G晶振,XUH736156.250JU4I,小體積晶振
產品特點：
頻率范圍：0.016至167MHz
輸出類型：HCMOS貼片石英晶振
頻率穩定性：±20ppm、±25ppm、±50ppm或±100ppm
電源電壓：1.8V、2.5V或3.3V
相位抖動（1.875MHz至20MHz）：典型100fs
相位抖動（12kHz至20MHz）：典型300fs
包裝選項：5.0mm x 3.2mm x 1.2mm（JS4）,7.0毫米x 5.0毫米x 1.3毫米（JU4）
工作溫度：-20°C至+70°C或-40°C至+85°C
| 進口晶振 | 品牌 | 參數 | 型號 | 頻率 |
| XUN535100.000JS6I8 | IDT晶振 | OSC XO 100.000MHZ HCSL SMD | XUN | 100MHz |
| XUP535156.250JS6I8 | IDT晶振 | OSC 156.25MHZ SMD | XUP | 156.25MHz |
| XUH736156.250JU4I | IDT晶振 | OSC XO 156.2500MHZ HCMOS SMD | XUH | 156.25MHz |
| XUH536156.250JS4I | IDT晶振 | OSC XO 156.2500MHZ HCMOS SMD | XUH | 156.25MHz |
| XUN536100.000JS6I | IDT晶振 | OSC XO 100.0000MHZ HCSL SMD | XUN | 100MHz |
| XUN536133.333JS6I | IDT晶振 | OSC XO 133.3330MHZ HCSL SMD | XUN | 133.333MHz |
| XUP536100.000JS6I | IDT晶振 | OSC XO 100.0000MHZ LVPECL SMD | XUP | 100MHz |
| XUP536125.000JS6I | IDT晶振 | OSC XO 125.0000MHZ LVPECL SMD | XUP | 125MHz |
| XUP536150.000JS6I | IDT晶振 | OSC XO 150.0000MHZ LVPECL SMD | XUP | 150MHz |
| XUP536156.250JS6I | IDT晶振 | OSC XO 156.2500MHZ LVPECL SMD | XUP | 156.25MHz |
| XUP736150.000JU6I | IDT晶振 | OSC XO 150.0000MHZ LVPECL SMD | XUP | 150MHz |
| XUP736156.250JU6I | IDT晶振 | OSC XO 156.2500MHZ LVPECL SMD | XUP | 156.25MHz |
| XUP736100.000JU6I | IDT晶振 | OSC XO 100.0000MHZ LVPECL SMD | XUP | 100MHz |
| XUP736125.000JU6I | IDT晶振 | OSC XO 125.0000MHZ LVPECL SMD | XUP | 125MHz |
| XUP536212.500JS6I | IDT晶振 | OSC XO 212.5000MHZ LVPECL SMD | XUP | 212.5MHz |
| XUP736212.500JU6I | IDT晶振 | OSC XO 212.5000MHZ LVPECL SMD | XUP | 212.5MHz |
| XUP535100.000JS6I8 | IDT晶振 | OSC XO 100.000MHZ LVPECL SMD | XUP | 100MHz |
| XUP535125.000JS6I8 | IDT晶振 | OSC 125MHZ 有源晶振 | XUP | 125MHz |
| XUP535150.000JS6I8 | IDT晶振 | OSC 150MHZ SMD | XUP | 150MHz |
| XUP535212.500JS6I8 | IDT晶振 | OSC 212.5MHZ SMD | XUP | 212.5MHz |
| XUP535100.000JS6I | IDT晶振 | OSC XO 100.000MHZ LVPECL SMD | XUP | 100MHz |
| XUP535125.000JS6I | IDT晶振 | OSC 125MHZ SMD | XUP | 125MHz |
| XUP535150.000JS6I | IDT晶振 | OSC 150MHZ SMD | XUP | 150MHz |
| XUP535156.250JS6I | IDT晶振 | OSC 156.25MHZ SMD | XUP | 156.25MHz |
| XUN535100.000JS6I | IDT晶振 | OSC XO 100.000MHZ HCSL SMD | XUN | 100MHz |
| XUP535212.500JS6I | IDT晶振 | OSC 212.5MHZ SMD | XUP | 212.5MHz |
