首頁歐美晶振 quartzcom晶振SMX-1SHF,石英通7050mm貼片晶振,儀器設備應用晶振

SMX-1SHF,石英通7050mm貼片晶振,儀器設備應用晶振

編號：67867875
頻率：60~200MHz
尺寸：7.0x5.0mm

SMX-1SHF,石英通7050mm貼片晶振,儀器設備應用晶振，瑞士進口晶振，QuartzCom晶振，石英通晶振，型號：SMX-1SHF，是一款小體積晶振，尺寸：7.0x5.0mm封裝，四腳貼片晶振，無源晶振，石英晶體諧振器，7050晶振，石英晶振...

SMX-1SHF,石英通7050mm貼片晶振,儀器設備應用晶振，瑞士進口晶振，QuartzCom晶振，石英通晶振，型號：SMX-1SHF，是一款小體積晶振，尺寸：7.0x5.0mm封裝，四腳貼片晶振，無源晶振，石英晶體諧振器，7050晶振，石英晶振，高頻基線SMD晶體，無鉛環保晶振，寬頻率范圍：基本模式下為60MHz~200MHz，高牽拉靈敏度（ppm/pF），回流焊@260°C，工作溫度范圍：-20℃至+70℃商業應用，-40℃至+85℃工業應用。貼片晶振，應用于：電信晶振，音頻晶振，導航晶振，儀器設備晶振，藍牙晶振，數碼電子應晶振等。

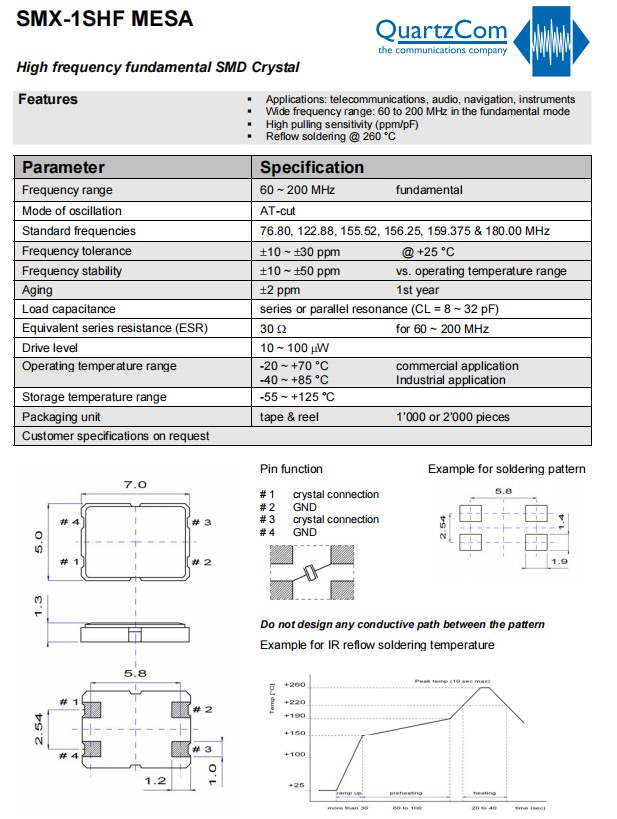

SMX-1SHF,石英通7050mm貼片晶振,儀器設備應用晶振，參數表

Parameter	Specification
Frequency range	60MHz~200MHz fundamental
Mode of oscillation	AT-cut
Standard frequencies	76.80, 122.88, 155.52, 156.25, 159.375 & 180.00 MHz
Frequency tolerance	±10 ~ ±30 ppm @ +25 °C
Frequency stability	±10 ~ ±50 ppm vs. operating temperature range
Aging	±2 ppm 1st year
Load capacitance	series or parallel resonance (CL = 8 ~ 32 pF)
Equivalent series resistance (ESR)	30 Ω for 60 ~ 200 MHz
Drive level	10 ~ 100 μW
Operating temperature range	-20 ~ +70 °C	commercial application
	-40 ~ +85 °C	Industrial application
Storage temperature range	-55 ~ +125 °C
Packaging unit	tape & reel 1’000 or 2’000 pieces
Customer specifications on request

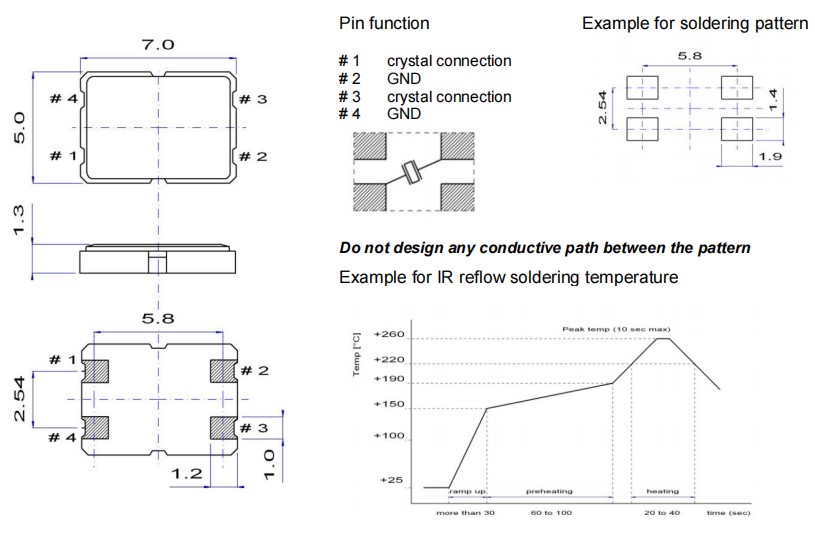

SMX-1SHF,石英通7050mm貼片晶振,儀器設備應用晶振，尺寸圖

SMX-1SHF,石英通7050mm貼片晶振,儀器設備應用晶振
產品特點：
外形尺寸：7.0x5.0mm無源晶振
寬頻率范圍：基本模式下為60至200MHz
高牽拉靈敏度（ppm/pF）
回流焊@260°C
應用：電信、音頻、導航、儀器
