產品應用于石英晶振相關參數
來源：http://www.ike-digital.com 作者：konuaer 2013年06月17
中國最大石英晶振生產企業，【康華爾電子】主要生產供應以下系列產品，并且公布規格，尺寸，常用體積型號等。本公司產品特點有：超小型表面貼片型SMD晶振,最適合使用在汽車電子領域中,也是特別要求高可靠性的引擎控制用CPU的時鐘部分.
SMD低頻晶振可從7.98MHz起對應,小型,超薄型具備強防焊裂性,石英晶體在極端嚴酷的環境條件下也能發揮穩定的起振特性,產品本身具有耐熱,耐振,耐撞擊等優良的耐環境特性,滿足無鉛焊接以及高溫回流溫度曲線要求,符合AEC-Q200標準.

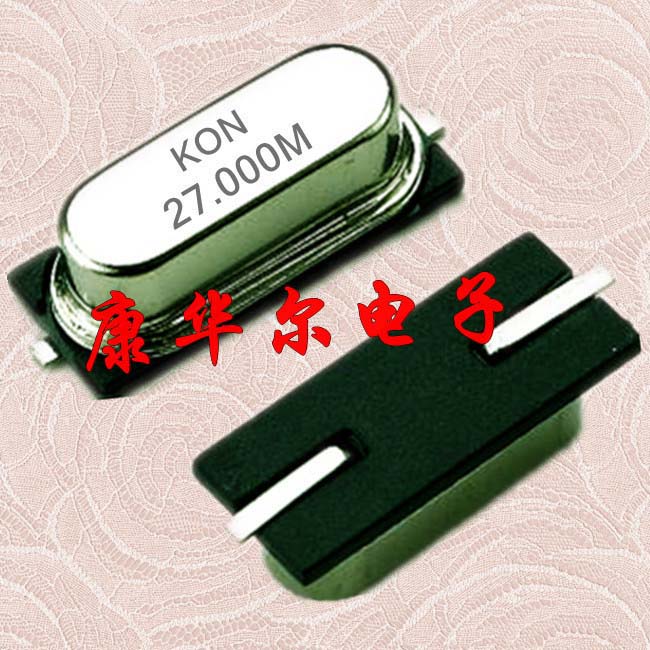

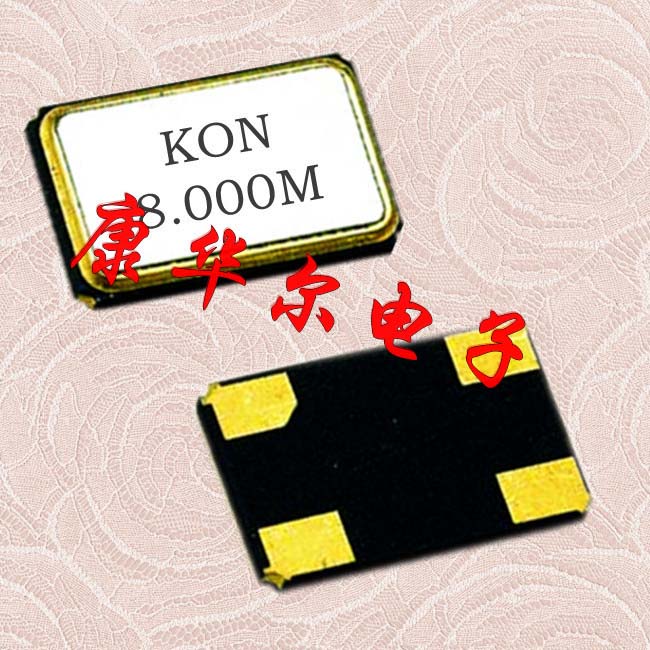

常規的石英晶振有,49/S,49/U,49/SSMD,6035mm,5032mm,3225mm圓柱晶振系列.
應頻率從3,579545MHZ----75MHZ,其中基頻AT切范圍從3,579545MHZ----27MHZ；
基頻BT切范圍從24MHZ----40MHZ； 頻率頻差范圍：+/-5PPM--+/-50PPM；負載電容：12---50PF或串聯；
激勵功率：0,1--2M；溫度范圍：-20-----70；電阻:30OHM。
公司產品全部環保并且符合歐盟標準,產品有石英晶體諧振器,石英晶體振蕩器,貼片晶振,圓柱晶振,SMD晶振系列.
本產品性能穩定,且耐高溫,直接晶振工廠生產,保證質量,按時交貨,歡迎來電咨詢。
主要的常規產品技術指標：
.jpg)

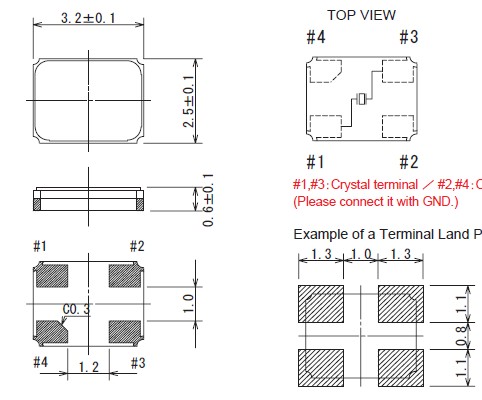

尺寸（毫米）3.2×2.5,0.70 T MAX
泛音秩序的根本
頻率范圍（MHz）10?13（見表1）
（Ω）100?200MAX。（10?12MHZ）等效串聯電阻
50?100MAX（12?13MHz的）
激勵電平（μW）30
參考操作溫度范圍表
頻率 - 溫度特性
見表2（25℃）
石英晶振規格 (特征)
.jpg)
SMD低頻晶振可從7.98MHz起對應,小型,超薄型具備強防焊裂性,石英晶體在極端嚴酷的環境條件下也能發揮穩定的起振特性,產品本身具有耐熱,耐振,耐撞擊等優良的耐環境特性,滿足無鉛焊接以及高溫回流溫度曲線要求,符合AEC-Q200標準.
常規的石英晶振有,49/S,49/U,49/SSMD,6035mm,5032mm,3225mm圓柱晶振系列.
應頻率從3,579545MHZ----75MHZ,其中基頻AT切范圍從3,579545MHZ----27MHZ；
基頻BT切范圍從24MHZ----40MHZ； 頻率頻差范圍：+/-5PPM--+/-50PPM；負載電容：12---50PF或串聯；
激勵功率：0,1--2M；溫度范圍：-20-----70；電阻:30OHM。
公司產品全部環保并且符合歐盟標準,產品有石英晶體諧振器,石英晶體振蕩器,貼片晶振,圓柱晶振,SMD晶振系列.
本產品性能穩定,且耐高溫,直接晶振工廠生產,保證質量,按時交貨,歡迎來電咨詢。
主要的常規產品技術指標：
尺寸（毫米）3.2×2.5,0.70 T MAX
泛音秩序的根本
頻率范圍（MHz）10?13（見表1）
（Ω）100?200MAX。（10?12MHZ）等效串聯電阻
50?100MAX（12?13MHz的）
激勵電平（μW）30
參考操作溫度范圍表
頻率 - 溫度特性
見表2（25℃）
石英晶振規格 (特征)
| 項目 | 符號 | 用于時鐘 | 條件 |
| 額定頻率范圍 | f_nom | 1.8432.000MHz ～ 75.000MHz | 標準頻率 |
| 儲存溫度 | T_stg | -40°C ～ +125°C | 裸存 |
| 工作溫度 | T_use | -40°C ～ +85°C | 晶振標準溫度 |
| 激勵功率 | DL | 200μW Max. | 推薦:1μW ～ 100μW |
| 頻率公差 | f_— l |
±50 × 10-6 (標準), (±15 × 10-6 ～ ±50 × 10-6 可用) |
+25°C 對于超出標準的規格說明, 請聯系我們以便獲取相關的信息。 |
| 頻率溫度特征 | f_tem | ±30 × 10-6/-20°C ～ +70°C | 超出標準的規格請聯系我們。 |
| 負載電容 | CL | 7pF ～ ∞ | 超出標準說明,請聯系我們。 |
| 串聯電阻（ESR） | R1 | 如下表所示 | -40°C — +85°C, DL = 100μW |
| 頻率老化 | f_age | ±5 × 10-6 / year Max. | +25°C,第一年 |
