首頁進口晶振EPSON有源晶振,TG-5035CE石英晶體振蕩器,通信設備晶振

EPSON有源晶振,TG-5035CE石英晶體振蕩器,通信設備晶振

編號：82712148
頻率：10.000MHZ-40.000MHZ

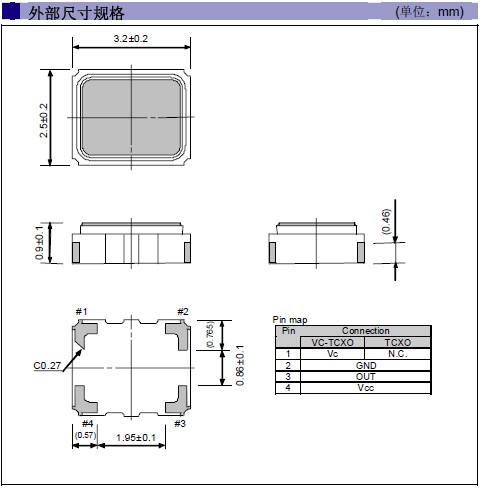

尺寸：5.0*3.2詳細瀏覽PDF文檔

有源晶振,TG-5032CE,EPSON振蕩器,具有最適合于移動通信設備用途的高穩定的頻率溫度特性.為對應低電源電壓的產品.(可對應DC +1.8 V±0.1 V to +3.2 V±0.1 V )高度:最高1.0 mm,體積:0.007 cm3,重量:0.024g,超小型,輕型...

EPSON有源晶振,TG-5035CE石英晶體振蕩器,通信設備晶振,具有最適合于移動通信設備用途的高穩定的頻率溫度特性.為對應低電源電壓的產品.(可對應DC +1.8 V±0.1 V to +3.2 V±0.1 V )高度:最高1.0 mm,體積:0.007 cm³,重量:0.024g,超小型,輕型.低消耗電流,表面貼片型產品.(可對應回流焊)無鉛產品.滿足無鉛焊接的回流溫度曲線要求.

自70多年前成立愛普生繼續提供創新產品和服務基于其高效,緊湊和精確技術.所體現的“超視力”的企業口號,我們關注企業的創造力和挑戰精神世界各地超過客戶的期望與最終目標是成為一個不可或缺的公司為我們的客戶和社會.

2016財年將愛普生的第一年公司愿景、指明公司的課程和描述,我們想要在十年.這個愿景下,我們的目標是建立在基礎我們多年來為我們創建一個新的連接年齡的人,與我們的事物和信息高效、緊湊、精密技術.

項目	符號	規格說明		條件
項目	符號	VC-TCXO	TCXO	條件
輸出頻率范圍	f₀	10.000MHz ～ 40.000MHz
輸出頻率范圍	f₀	16.369MHz,24.5535MHz,26MHz,27.456MHz		標準頻率
電源電壓	V_CC	1.8V ±0.1V		電源電壓范圍:1.7V to 3.3V
儲存溫度	T_stg	-40°C to +85°C		裸存
工作溫度	T_use	-30°C to +85°C
頻率初期公差	f_tol	±2.0 ×10^-6 Max.		在回流焊后, V_C=0.9V,+25°C
頻率溫度特征	f₀-T_C	±0.5 × 10^-6 Max.		-30°C to +85°C
頻率負載變動特征	f₀-Load	±0.2 × 10^-6 Max.		10kΩ // 10pF ±10%
頻率電源電壓特征	f₀-V_CC	±0.2 × 10^-6 Max.		1.8V ± 0.1V
頻率老化	f_age	±1.0 × 10^-6 Max.		+25°C,第一年
功耗	I_CC	2.0mA Max.		V_CC=1.8V,10kΩ// 10pF
輸入電阻	Rin	500kΩ Min.	-	V_C- GND(DC)
頻率控制范圍	f_cont	±5.0 × 10^-6 to ±12.0 ×10^-6	-	V_C=0.9V ± 0.6V
頻率變化極	-	正極	-
占空比	SYM	40% to 60%		GND極 (DC 切割)
輸出電壓	V_PP	0.8V Min.		峰-峰值
輸出負載	Load_R	10kΩ		DC切割電容 = 0.01μF
輸出負載	Load_C	10pF		DC切割電容 = 0.01μF

石英是由硅原子和氧原子組合而成的二氧化硅（Silicon Dioxide, SiO2）, 以32點群的六方晶系形成的單結晶結構﹝圖一﹞.單結晶的石英晶體結構具有壓電效應特性, 當施加壓力在晶體某些方向時, 垂直施力的方向就會產生電氣電位. 相對的當以一個電場施加在石英晶體某些軸向時, 在另一些方向就會產生變形或振動現象. 掌握單結晶石英材料的這種壓電效應, 利用其發生共振頻率的特性, 發揮其精確程度作為各類型頻率信號的參考基準, 就是水晶震蕩器的設計與應用. 因為石英晶體具有很高的材料Q值,所以絕大部份的頻率控制組件,如共振子及振蕩器,都以石英材料為基礎. 以石英為基礎的頻率控制組件可以依其壓電振動的屬性, 可以分為體波(bulk wave)振動組件及表面聲波(surface acoustic wave)振動組件. 體波振動組件如石英晶體共振子, 石英晶體濾波器及石英晶體振蕩器, 表面波振動組件如表面波濾波器及表面波共振子. 當石英晶體以特定的切割方式, 以機械加工方式予以表面研磨, 完成特定的外型尺寸就是通稱的石英芯片(quartz wafer 或 quartz blank ). 將這個石英芯片放置在真空還境中, 于表面鍍上電極后,再以導電材料固定在金屬或是陶瓷基座上, 并加以封裝, 就成為一般所謂的石英晶體共振子( quartz crystal resonator ). 利用石英共振子在共振時的低阻抗特性及波的重迭特性, 用鄰近的雙電極, 可以做出石英晶體濾波器. 將石英振蕩子加上不同的電子振蕩線路, 可以做成不同特性的石英振蕩器. 例如: 石英頻率振蕩器(CXO), 電壓控制石英晶體振蕩器(Voltage Controlled Crystal Oscillator, VCXO), 溫度補償石英晶體振蕩器(Temperature Compensated Crystal Oscillator, TCXO), 恒溫槽控制石英晶體振蕩器(Oven Controlled Crystal Oscillator, OCXO)…等. 相對于體波諧振的是表面聲波的諧振. 將石英晶體表面鍍以叉狀電極(inter-digital-transducer, IDT)方式所產生的表面振蕩波, 可以制造出短波長(高頻率)諧振的表面聲波共振子(SAW Resonator)或表面聲波濾波器(SAW Filter).

環境活動方針通過追求以QMEMS 技術為核心的“省、小、精”技術,來推動具有領先性的環保活動,把降低環境負荷作為一種顧客價值提供給顧客.

1、創造并提供專研了“省、小、精”的水晶元器件及其關聯產品；并且構筑和革新既可以降低環境負荷又可以提高生產性的生產流程的活動.

2、不僅遵守與環保相關的法規、條例及其他本公司贊同的要求事項,也根據需要自主性的制定基準,通過持續性的展開環保活動來預防污染.

3、在設定環保目的與目標展開活動的同時,定期重審環境管理體系,努力提高環保活動的水平.

4、通過與地區的交流及社會貢獻活動,為地區的環保做貢獻.

5、將環保活動的信息向公司內外公開,積極努力的與地區社會及相關人員建立信賴關系,為社會的發展做出貢獻.

通過此方針的公文化,在向公司員工及從事本事業領域業務的所有相關人員徹底傳達的同時, 也向公司外部公開.
