TCXO振蕩器VC-TXO-23SM-192-B專用于6G無線應用晶振
來源：http://www.ike-digital.com 作者：康華爾電子 2023年06月26
溫度補償晶體振蕩器或TXCO是最常見的晶體振蕩器之一，通常用于網絡工程設計，如GPS、無線、sonet、光纖通道、wifi、服務器和存儲應用。晶體振蕩器在任何應用中都有許多優點，但TCXO溫補晶振尤其適合要求在寬溫度范圍內輸出頻率穩定、一致的應用。ECS Inc .提供廣泛的TCXO產品目錄，kHz和MHz選項采用工業標準封裝，提供HCMOS、限幅正弦波、LVPECL和LVDS輸出。

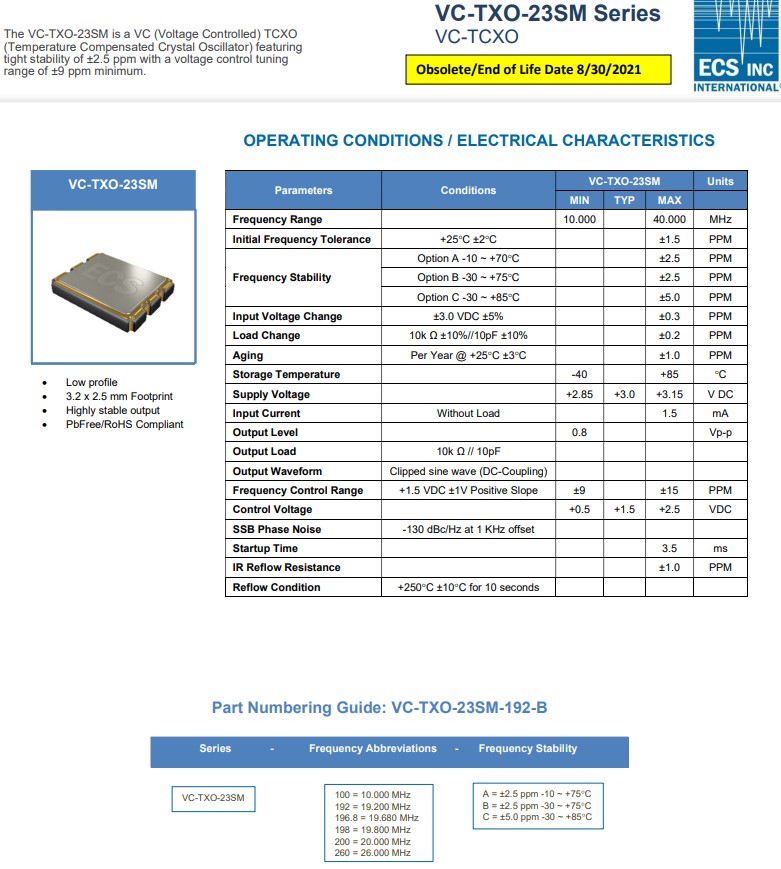

溫度補償晶體振蕩器(TCXO)通常用于GPS、無線、Sonet、光纖通道、Wifi、服務器和存儲應用。這些TCXO持續監控溫度，并將調整輸出頻率以保持嚴格的穩定性。這使得TCXO能夠在額定溫度范圍內提供非常穩定的時鐘。TCXO產品可提供表面貼裝器件(SMD)和通孔封裝配置。ECS晶振VC-TXO-23SM是一個VC TCXO振蕩器，小體積尺寸3.2x2.5mm，四腳貼片晶振，有源晶振，該電子元件具有2.5ppm的緊密穩定性，電壓控制調諧范圍最小為9ppm。TCXO振蕩器VC-TXO-23SM-192-B專用于6G無線應用晶振
TXCO晶振是如何工作的？
溫度補償晶體振蕩器(TCXO)通常用于GPS、無線、Sonet、光纖通道、Wifi、服務器和存儲應用。這些TCXO持續監控溫度，并將調整輸出頻率以保持嚴格的穩定性。這使得TCXO能夠在額定溫度范圍內提供非常穩定的時鐘。TCXO產品可提供表面貼裝器件(SMD)和通孔封裝配置。ECS晶振VC-TXO-23SM是一個VC TCXO振蕩器，小體積尺寸3.2x2.5mm，四腳貼片晶振，有源晶振，該電子元件具有2.5ppm的緊密穩定性，電壓控制調諧范圍最小為9ppm。TCXO振蕩器VC-TXO-23SM-192-B專用于6G無線應用晶振
TXCO晶振是如何工作的？
TCXO是一種晶體振蕩器，在其振蕩環路中包含一個對溫度敏感的電抗電路，用于補償晶體振蕩器使用時出現的固有溫度變化。通常，自動TCXO的功能依賴于五個主要功能模塊，其中每一個對于TCXO的精度都至關重要。這些區塊如下:
控制信號發生器
控制信號發生器是通往TCXO心臟的門戶。由于熱敏電阻的幫助，控制信號發生器記錄環境溫度的變化，并使用預定義的參考電壓計算比例溫度電壓，然后是控制電壓。沒有這一塊，電路甚至不會知道工作溫度有波動。
拉動網絡
接下來是拉網。牽引網絡使用從控制信號發生器輸出的控制電壓來校正振蕩器基于溫度的頻率偏差。與VCXO類似，變?nèi)荻O管可以實現這一點。
核心振蕩器
核心振蕩器顧名思義，它是提供整個系統心跳的標準晶體振蕩器電路。
穩壓器
接下來是電壓調節器，它可以被認為是TCXO的保鏢。它控制外部電壓，并防止單元內由環境源(如電源產生的噪聲)引起的電壓波動。
輸出緩沖器
最后，輸出緩沖器作為第二個保鏢發揮作用。它保護晶體振蕩器免受外部負載變化的影響。因此，諧振頻率輸出的精度不會受到輸出負載電容的影響。
TCXO振蕩器VC-TXO-23SM-192-B專用于6G無線應用晶振
TCXO振蕩器VC-TXO-23SM-192-B專用于6G無線應用晶振
溫度補償晶振簡稱為溫補晶振，英文簡寫為TCXO，是一種高精度晶振（高精度石英晶體振蕩器）。為客戶提供多種0.5ppm高精度溫補晶振TCXO)及壓控溫補晶振（VC-TCXO）均為貼片溫補晶振，EPSON的TCXO分為標準品、GPS用溫補晶振、網絡用溫補晶振三種。其中標準品主要針對消費類市場，主要特點是超小尺寸，高精度和高性能，其外部尺寸主要提供2016mm，2520mm，3225mm，5032mm，7050mm晶振規格，頻率穩定度分別有1.5ppm和2ppm兩種。
TCXO振蕩器VC-TXO-23SM-192-B專用于6G無線應用晶振
| 晶振廠家 | 品牌 | 型號 | 頻率 | 工作溫度 |
| VC-TXO-23SM-192-B | ECS晶振 | VC-TXO-23SM | 19.2MHz | -30°C ~ 75°C |
| VC-TXO-23SM-200-B | ECS晶振 | VC-TXO-23SM | 20MHz | -30°C ~ 75°C |
| VC-TXO-23SM-100-B | ECS晶振 | VC-TXO-23SM | 10MHz | -30°C ~ 75°C |
| VC-TXO-35SM-168-B-TR | ECS晶振 | VC-TXO-35SM | 16.8MHz | -30°C ~ 75°C |
| VC-TXO-35SM-130-B-TR | ECS晶振 | VC-TXO-35SM | 13MHz | -30°C ~ 75°C |
| VC-TXO-35SM-120-B-TR | ECS晶振 | VC-TXO-35SM | 12MHz | -30°C ~ 75°C |
| VC-TXO-35SM-128-B-TR | ECS晶振 | VC-TXO-35SM | 12.8MHz | -30°C ~ 75°C |
| VC-TXO-39SMX-128-TR | ECS晶振 | VC-TXO-39SMX | 12.8MHz | -30°C ~ 75°C |
| VC-TXO-39SMX-130-TR | ECS晶振 | VC-TXO-39SMX | 13MHz | -30°C ~ 75°C |
| VC-TXO-39SMX-100-TR | ECS晶振 | VC-TXO-39SMX | 10MHz | -30°C ~ 75°C |
| VC-TXO-23SM-260-B | ECS晶振 | VC-TXO-23SM | 26MHz | -30°C ~ 75°C |
| VC-TXO-35SM-194-B-TR | ECS晶振 | VC-TXO-35SM | 19.44MHz | -30°C ~ 75°C |
| VC-TXO-39SM-168-TR | 進口晶振 | VC-TXO-39SM | 16.8MHz | -30°C ~ 75°C |
| VC-TXO-39SM-194.4-TR | ECS晶振 | VC-TXO-39SM | 19.44MHz | -30°C ~ 75°C |
| VC-TXO-39SM-130-TR | ECS晶振 | VC-TXO-39SM | 13MHz | -30°C ~ 75°C |
| VC-TXO-35SM-192-B-TR | ECS晶振 | VC-TXO-35SM | 19.2MHz | -30°C ~ 75°C |
| VC-TXO-35SM-144-B-TR | ECS晶振 | VC-TXO-35SM | 14.4MHz | -30°C ~ 75°C |
| VC-TXO-39SMX-194.4-TR | ECS晶振 | VC-TXO-39SMX | 19.44MHz | -30°C ~ 75°C |
| VC-TXO-39SMX-168-TR | ECS晶振 | VC-TXO-39SMX | 16.8MHz | -30°C ~ 75°C |
| VC-TXO-23SM-196.8-B | ECS晶振 | VC-TXO-23SM | 19.68MHz | -30°C ~ 75°C |
| VC-TXO-35SM-128-D | ECS晶振 | VC-TXO-35SM | 12.8MHz | -30°C ~ 80°C |
| VC-TXO-39SM-100-TR | ECS晶振 | VC-TXO-39SM | 10MHz | -30°C ~ 75°C |
| VC-TXO-39SM-128-TR | ECS晶振 | VC-TXO-39SM | 12.8MHz | -30°C ~ 75°C |
溫度補償晶振簡稱為溫補晶振，英文簡寫為TCXO，是一種高精度晶振（高精度石英晶體振蕩器）。為客戶提供多種0.5ppm高精度溫補晶振TCXO)及壓控溫補晶振（VC-TCXO）均為貼片溫補晶振，EPSON的TCXO分為標準品、GPS用溫補晶振、網絡用溫補晶振三種。其中標準品主要針對消費類市場，主要特點是超小尺寸，高精度和高性能，其外部尺寸主要提供2016mm，2520mm，3225mm，5032mm，7050mm晶振規格，頻率穩定度分別有1.5ppm和2ppm兩種。
