Abracon艾博康A(chǔ)SGTX5 TCXO系列
來源：http://www.ike-digital.com 作者：康華爾 2023年08月30
Abracon艾博康A(chǔ)SGTX5 TCXO系列，除了標準頻率[非工廠可配置]ClearClock™ Abracon開發了ASGTX5系列，以滿足Stratum IV計時系統的要求，該系統具有最大±32ppm的全面總穩定性要求。該要求包括初始設定公差、通過回流的偏移、頻率拉和推、頻率穩定性超過-40?C至+85?C、 以及長期老化（20年）。
ASGTX5溫補晶體振蕩器（TCXO）解決方案在15.0MHz和2.1GHz之間的任何載波頻率下都能滿足這一嚴格要求。然而，為了實現這一精度，該解決方案的RMS抖動比其第三泛音ClearClock稍差™ 同行。例如，它在156.25MHz載波上表現出<350fs的典型RMS抖動。
除了標準LVDS、LVPECL和HCSL差分晶振產品外，ASGTX5還提供CML差分輸出格式。需要CML輸出類型的系統體系結構當然可以從ASGTX5系列中受益。

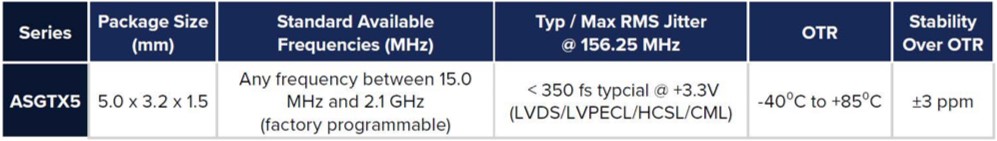

編碼ASGTX5PAD1-156.2500T2，ASGTX5系列采用5.0x3.2x1.8mm SMT封裝，超過了Stratum IV要求的±32 ppm全包穩定性。即使有內置的溫度補償，該系列設備在156.25MHz載波下也表現出典型的RMS抖動性能<350fs。此外，ASGTX5有四種標準差分輸出格式（LVDS、LVPECL或CML），載波頻率在15MHz和2.1GHz之間，HCSL格式最高可達700MHz。該系列非常適合需要嚴格頻率精度、高載波頻率[如1.00GHz]或CML差分輸出的系統。

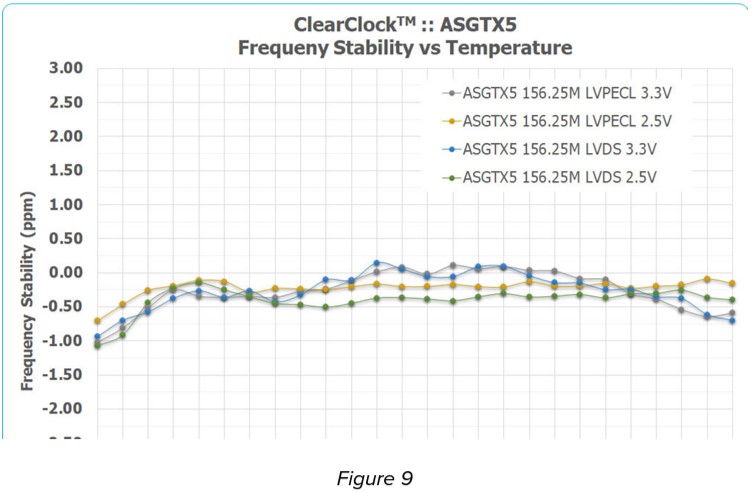

盡管規定了在-40以上±3.0 ppm的保證最大誤差?C至+85?C、 ASGTX5器件在這個擴展的工作溫度范圍內通常保持優于±1.0ppm的精度。下圖9概述了ASGTX5器件在156.25MHz載波下的溫度穩定性性能。
Abracon艾博康A(chǔ)SGTX5 TCXO系列

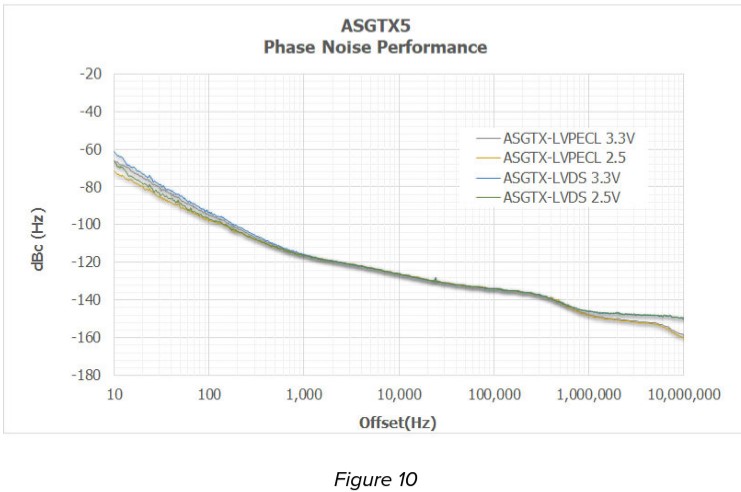

圖10總結了具有LVPECL和LVDS輸出格式的ASGTX5 TCXO晶振[5.0 x 3.2 x 1.5 mm]器件在所有可用Vdd電平下的典型相位噪聲性能。

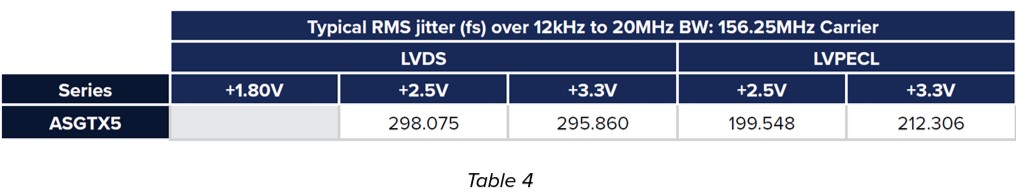

盡管ASGTX5是一種溫度補償解決方案，但Abracon已經制定了特定的設計技術來保持卓越的RMS抖動性能，如下表4所示。
Abracon艾博康A(chǔ)SGTX5 TCXO系列，Abracon解決方案的RMS抖動性能特征

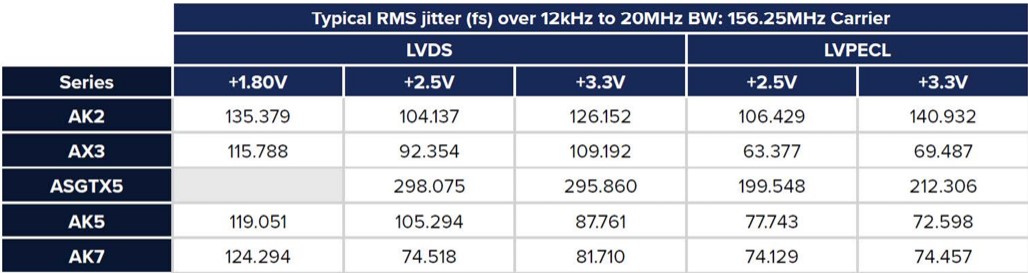

Abracon艾博康A(chǔ)SGTX5 TCXO系列，顯而易見，這些設備經過優化設計，可滿足當今要求10、40、100、200和400Gbps數據速率的精密應用中具有挑戰性的RMS抖動要求。
Abracon長期以來一直致力于提供性能差異化解決方案，特別是解決超低RMS抖動時鐘要求，本文中討論的設備涵蓋了所有流行的封裝選項和RF輸出格式。
ASGTX5溫補晶體振蕩器（TCXO）解決方案在15.0MHz和2.1GHz之間的任何載波頻率下都能滿足這一嚴格要求。然而，為了實現這一精度，該解決方案的RMS抖動比其第三泛音ClearClock稍差™ 同行。例如，它在156.25MHz載波上表現出<350fs的典型RMS抖動。
除了標準LVDS、LVPECL和HCSL差分晶振產品外，ASGTX5還提供CML差分輸出格式。需要CML輸出類型的系統體系結構當然可以從ASGTX5系列中受益。
編碼ASGTX5PAD1-156.2500T2，ASGTX5系列采用5.0x3.2x1.8mm SMT封裝，超過了Stratum IV要求的±32 ppm全包穩定性。即使有內置的溫度補償，該系列設備在156.25MHz載波下也表現出典型的RMS抖動性能<350fs。此外，ASGTX5有四種標準差分輸出格式（LVDS、LVPECL或CML），載波頻率在15MHz和2.1GHz之間，HCSL格式最高可達700MHz。該系列非常適合需要嚴格頻率精度、高載波頻率[如1.00GHz]或CML差分輸出的系統。
盡管規定了在-40以上±3.0 ppm的保證最大誤差?C至+85?C、 ASGTX5器件在這個擴展的工作溫度范圍內通常保持優于±1.0ppm的精度。下圖9概述了ASGTX5器件在156.25MHz載波下的溫度穩定性性能。
Abracon艾博康A(chǔ)SGTX5 TCXO系列
圖10總結了具有LVPECL和LVDS輸出格式的ASGTX5 TCXO晶振[5.0 x 3.2 x 1.5 mm]器件在所有可用Vdd電平下的典型相位噪聲性能。
盡管ASGTX5是一種溫度補償解決方案，但Abracon已經制定了特定的設計技術來保持卓越的RMS抖動性能，如下表4所示。
Abracon艾博康A(chǔ)SGTX5 TCXO系列，Abracon解決方案的RMS抖動性能特征
Abracon艾博康A(chǔ)SGTX5 TCXO系列，顯而易見，這些設備經過優化設計，可滿足當今要求10、40、100、200和400Gbps數據速率的精密應用中具有挑戰性的RMS抖動要求。
Abracon長期以來一直致力于提供性能差異化解決方案，特別是解決超低RMS抖動時鐘要求，本文中討論的設備涵蓋了所有流行的封裝選項和RF輸出格式。
