門控或鍵控振蕩器快速打開和關閉。 這種類型的操作通常導致頻率變化或 “唧唧喳喳”。對于帶有抖動和定時分析包的勒克羅伊示波器來說，表征門控石英晶體振蕩器的鍵控特性和頻率穩定性是一項簡單的工作。

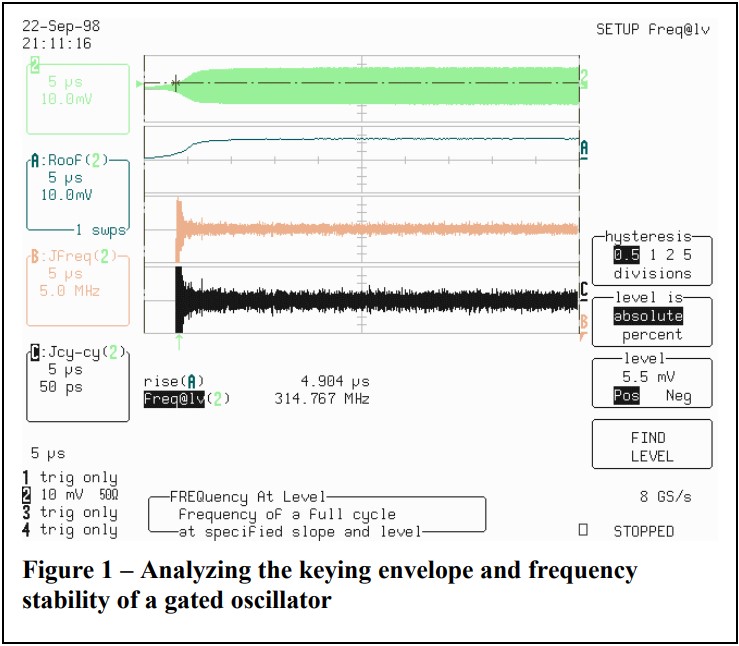

圖1顯示了一個典型的在315MHz上測量,無鑰匙進入系統發射機。這種設備使用鍵控連續波發送數字信號的發射器給接收者的信息位于車輛中。數據是通過控制爆發的寬度。6GWIFI產品應用晶振CFED-A7BP-155.52TS測量門控振蕩器的穩定性和包絡形狀
設計者感興趣的是門控脈沖的形狀包絡和頻率石英晶體振蕩器的變化鍵控。的形狀包絡影響雜散信號的內容。同樣的， 頻率或相位調制造成的承運人的門控振蕩器會影響信號純度。這些中的任何一個 影響可能導致帶外信號分量和未能滿足的可能性 排放認證要求。6GWIFI產品應用晶振CFED-A7BP-155.52TS測量門控振蕩器的穩定性和包絡形狀
在圖1中，前緣傳輸的波形是 在通道2中捕獲，顯示為頂部軌跡。跟蹤A包含 極值數學函數 稱為roof，它提取每個周期的峰值傳輸信號。這個痕跡是 用于評估的上升時間爆裂。上升時間參數出現在第一個 參數讀數的行 位于正下方 顯示的痕跡。6GWIFI產品應用晶振CFED-A7BP-155.52TS測量門控振蕩器的穩定性和包絡形狀
跡線B，從上面數第三個， 包含抖動軌跡 頻率和的函數 顯示了中的變化 頻率是時間的函數。 請注意頻率 收斂到標稱值315 大約250納秒。這底部軌跡包含 周期到周期的抖動跟蹤 周期變化。這兩個功能允許用戶 指定振幅閾值 和滯后水平。貼片石英晶振這允許用戶啟動 測量僅在 信號已經達到合理水平。閾值水平 顯示為水平虛線 來源行 波形(CH2)。請注意 抖動跟蹤功能不啟動 直到閾值水平被 已實現。這避免了錯誤 由讀取噪音引起 波形的開始。6GWIFI產品應用晶振CFED-A7BP-155.52TS測量門控振蕩器的穩定性和包絡形狀
